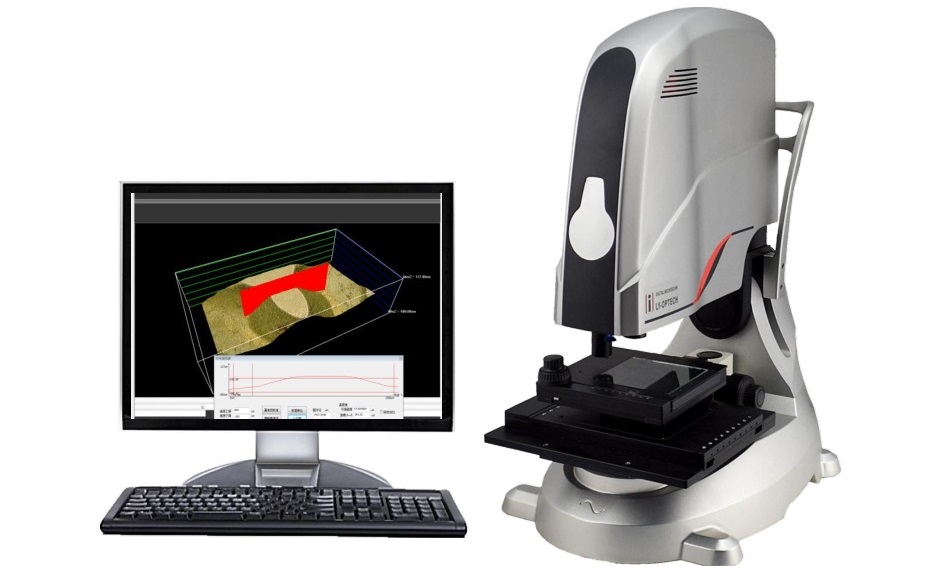

计量级超景深3D显微系统

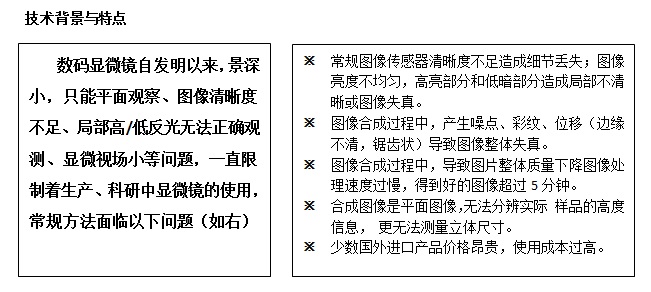

VHS-2000系列3D超景深显微系统彻底突破显微镜的光学固有限制，可以在10秒之内得到样品的三维立体图像。可以轻松的对样品不同高度进行优质成像，得到平面优质图片，继而构建3D模型，并通过智能测量模式，准确测量三维空间尺寸。在得到优质平面图像/3D图像的同时，本系统还提供共焦点云的全自由度模型三维观察使得用户能够从任意角度观察样品，系统通过一体化的设计，可以实现高速自动显微镜3D观察、测量。本系统软件采用最新的位移矫正和边缘识别，边缘修正技术，可以彻底消除图像边缘锯齿状，是低倍（光学<2000X.视频<10000x）情况下电镜的理想替代。远远超出常规平面检测（包括电镜）的范围。将光学显微镜的使用提升到新的高度，是显微技术的最新发展。

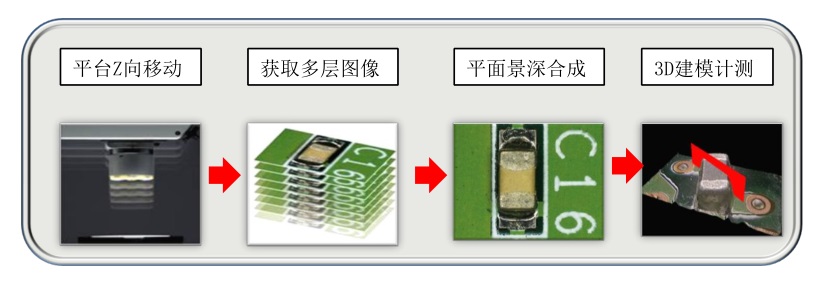

典型的3D显微合成

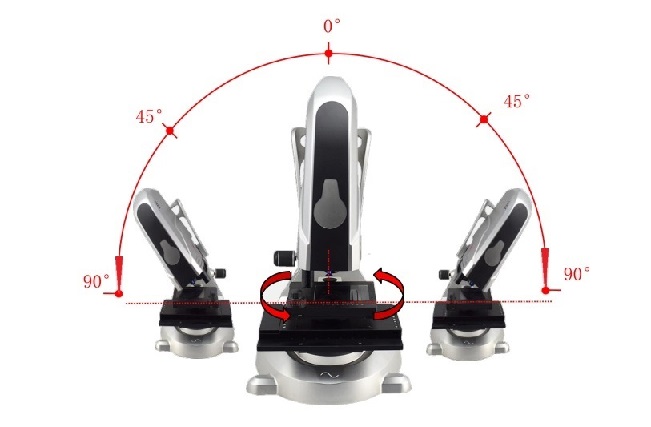

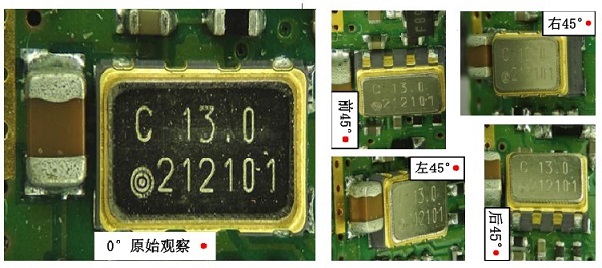

全自由度观察
全自由度观察系统，配有电动X Y Z平台与旋转支架。倾斜式观察，再配以载物台平台360º旋转，镜头就能环绕样品观察，从而得到不同角度图像，全面的掌握样品的侧面细节。
示意图
基本功能与参数
|
型号 |
VHS-2000（手动） |
VHS-2000A（全自动） |
|||||
|
光学系统 |
光学系统 |
无限远共轭防尘光学系统 |
|||||
|
变焦倍率 |
12：1 超大变倍比 |
||||||
|
变焦方式 |
电动变焦 |
||||||
|
工作距离 |
80mm 标准1X物镜,24X-280时 |
||||||
|
倍数识别 |
自动识别放大倍率 |
||||||
|
显微相机 |
图像传感器 |
1/1.8英寸，高速彩色CMOS芯片，1000万像素 |
|||||
|
帧速率 |
60帧/秒 |
||||||
|
图像分辨率 |
最高1000万像素（4400X2300） |
||||||
|
色彩还原 |
高性能色彩引擎Ultra-FineTM还原技术 |
||||||
|
HDR功能 |
支持 |
||||||
|
照明装置 |
视觉照明器 |
高亮度LED照明 |
|||||
|
光源寿命 |
30000小时（设计值） |
||||||
|
照明方法 |
明场 |
标准 同轴光源模式 |
|||||
|
暗场 |
单光源 常规观察模式 |
双光源系统 常规+深孔观察模式 |
|||||
|
斜射 |
四分区照明模式（软件控制） |
||||||
|
偏光 |
标准（可选） |
||||||
|
微分干涉 |
标准 微分干涉需选择专用干涉镜头（可选） |
||||||
|
透射 |
标准（可选） |
||||||
|
聚焦与行程 |
聚焦方式 |
手动聚焦+自动聚焦 |
|||||
|
电动行程 |
电动升降120mm，最大可观察150mm高度样品 |
||||||
|
观察角度 |
支座垂直与倾斜 |
垂直观察模式/倾斜观察模式（-90º- +90º） |
|||||
|
平台旋转 |
载物平台360º旋转观察 |
||||||
|
倾斜角度显示 |
不支持 |
支持（可选） |
|||||
|
光学物镜组 |
低倍观察物镜 |
1X标准物镜 工作距离90mm （0.5X可选）工作距离140mm |
|||||
|
手持观察物镜 |
0-250X（40X/100X/180X/250X) 放大倍率 智能显示倍数，接触式稳定观察聚焦性质 ：一键式自动聚焦功能 200万像素CMOS摄像机,现场存储（选配） |
||||||
|
高倍观察物镜 |
LENS5X |
LENS10X |
LENS20X |
LENS50X |
LENS100X |
||
|
长工作距离 NA:0.12 125X-1500X |
长工作距离 NA:0.28 250X-3000X |
长工作距离 NA:0.40 500X-6000X |
长工作距离 NA:0.55 1000X-12000X |
长工作距离 NA:0.8 2000X-24000X |
|||
|
光谱传感器 |
白光干涉原理 |
0.1mm-25mm量程，最高分辨率0.2nm,多种型号（选配） |
|||||
|
精密平台 |
行程范围 |
手动单模式 70mmX50mm |
双模式：手动70mmx50mm 自动平台110mmX70MM |
||||
|
平台精度 |
0.1mm |
压电位移台：50nm |
|||||
|
承重最大值 |
2KG |
2.5KG |
|||||
|
3D观测 |
3D超景深 |
单视野3D观测 |
单视野观测、3D拼接观测 |
||||
|
显示 |
分辨率 |
24寸显示器 1920X1080高清观察 |
|||||
本系统为开放式系统，所涉及的图像传感器、照明、镜头、平台均可按照客户要求实现定制。

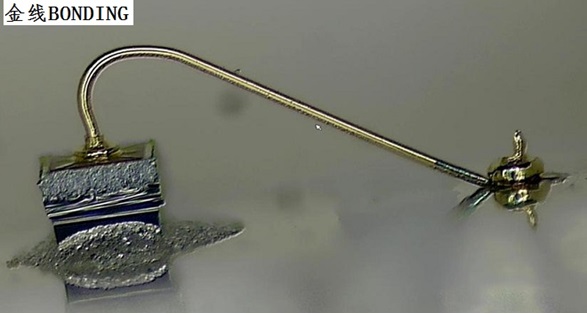

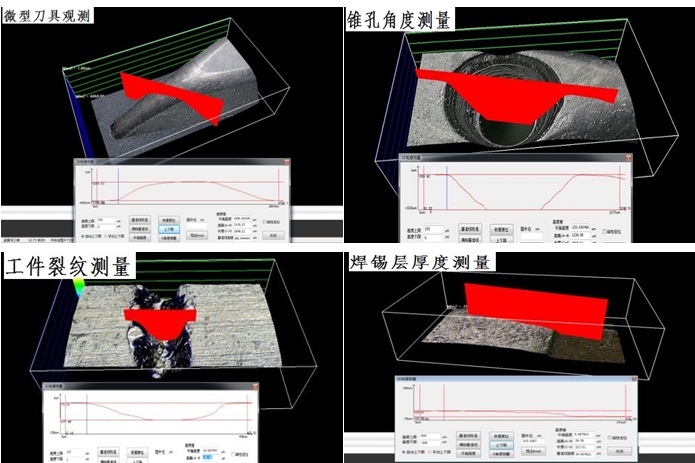

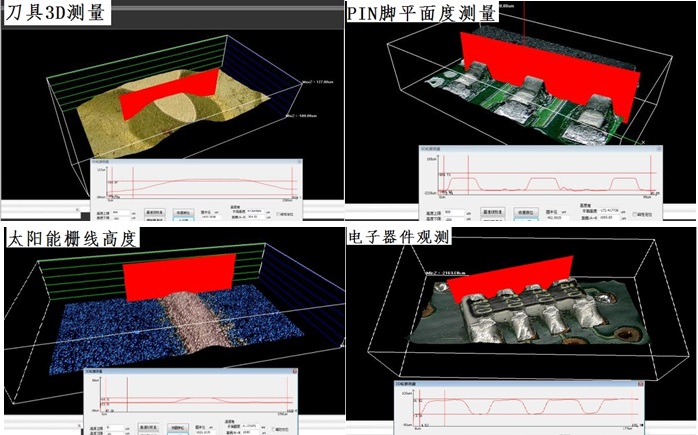

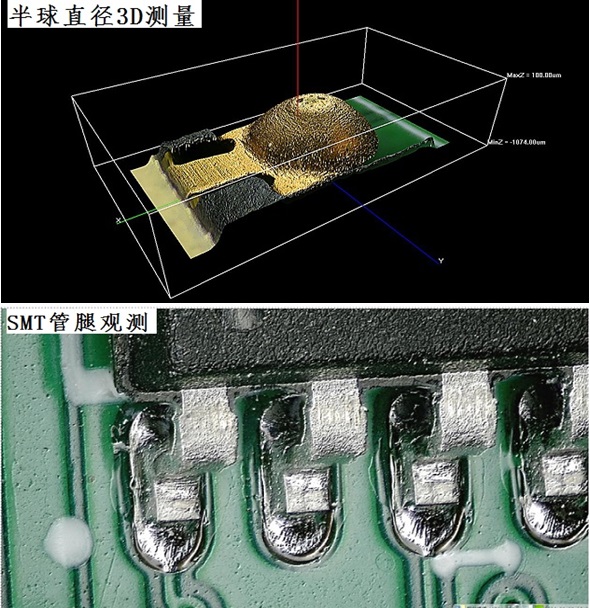

行业应用案例：
|
|
VHS-2000A（全自动）
