XDC-0850-3D三维旋转视频显微镜
产品类型：视频显微镜
产品产地：中国
产品应用：显微观察
XDC-0850-3D（三维旋转）
XDC-0850-3D系列三维旋转连续变倍视频显微系统，采用先进的光学技术和精密机械电子技术，使人们观察微观世界的角度从单一的正面观察扩展到三维全方位多角度观察，极大地提高了观察样品的细节程度。无需倾斜就能360°全方位、大景深观察样品各个侧面的实时高分辨率动态图像，具有强烈的立体感和层次感，并且可改变旋转速度，观察到传统镜头无法显示的位置，例如PCB贴片元器件下方、金属孔内部、侧壁等。广泛用于SMT、PCB、BGA等表面贴装工业。
主要技术规格：
● 镜头360°旋转，大景深，立体观察物体各个方向的细节。
● 进口微型电机，长寿命LED照明，90V～260V宽电压输入。5转~27转/分钟，无级调节。
● 物镜连续变倍范围0.56X～3.75X .
● 支架与主机配合尺寸：Φ45mm .
●圆立柱直径为Φ25mm .● 0.5X（标准配置）、0.67X、1X、1.5XCCD接头和多种底座组可选择。（CCD为选购件）
|
XDC-0850-3D三维旋转连续变倍视频显微系统(主机)分解图：
|
|||||
|
CCD接头
|
光学放大倍率
|
总放大倍率
|
视场范围(mm)
|
工作距离(mm)
|
观察角度（与水平方向）
|
|
0.5X
（标准配置） |
0.28X～1.875X
|
16.65X～111X
|
12.9X17.1～1.92X2.56
|
20
|
45°
|
|
0.67X
|
0.4X～2.5X
|
23.7X～148X
|
9X12～1.44X1.92
|
||
|
1X
|
0.56X～3.75X
|
33.3X～222X
|
6.4X8.6～0.96X1.28
|
||
|
1.5X
|
0.84X～5.625X
|
49.95X～333X
|
4.3X5.7～0.64X0.85
|
||
|
注：总放大倍率、视场范围是以1/3” CCD摄像头、14” 监视器计算
|
|||||
可选角度及其参数：
|
CCD接头
|
光学放大倍率
|
总放大倍率
|
视场范围(mm)
|
工作距离(mm)
|
观察角度（与水平方向）
|
|
0.5X
（标准配置） |
0.28X～1.875X
|
16.65X～111X
|
12.9X17.1～1.92X2.56
|
11
|
30°
|
|
0.67X
|
0.4X～2.5X
|
23.7X～148X
|
9X12～1.44X1.92
|
||
|
1X
|
0.56X～3.75X
|
33.3X～222X
|
6.4X8.6～0.96X1.28
|
||
|
1.5X
|
0.84X～5.625X
|
49.95X～333X
|
4.3X5.7～0.64X0.85
|
||
|
注：总放大倍率、视场范围是以1/3” CCD摄像头、14” 监视器计算
|
|||||
|
CCD接头
|
光学放大倍率
|
总放大倍率
|
视场范围(mm)
|
工作距离(mm)
|
观察角度（与水平方向）
|
|
0.5X
（标准配置） |
0.1875X～1.25X
|
11.1X～74X
|
19.2X25.6～2.88X3.84
|
65
|
60°
|
|
0.67X
|
0.25X～1.675X
|
14.8X～99.3X
|
14.4X19.2～2.1X2.9
|
||
|
1X
|
0.375X～2.5X
|
22.2X～148.2X
|
9.6X12.8～1.44X1.92
|
||
|
1.5X
|
0.5625X～3.75X
|
33.3X～222.3X
|
6.4X8.5～0.96X1.28
|
||
|
注：总放大倍率、视场范围是以1/3” CCD摄像头、14” 监视器计算
|
|||||

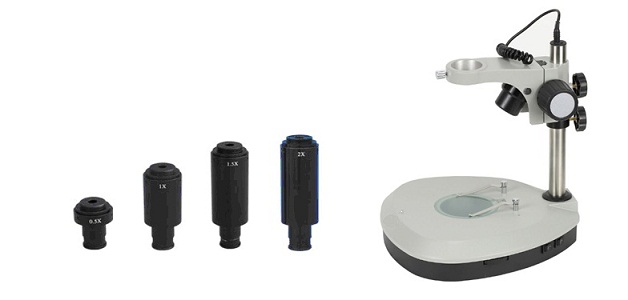

可选配件:
