XDC-15100高倍双目视频显微镜

产品类型：视频显微镜

产品产地：中国

产品应用：显微观察

XDC-15100双目显微镜（高倍）

XDC-15100系列高倍率正像连续变倍单筒视频显微镜包括XDC-15100BT（非同轴照明）和XDC-15100BTC（同轴照明），独创的设计，具有超高倍率、高分辨率的特点，可同时进行视频（或数码）显示、数码摄影、目视观察，双目观察成正像。适用于物体微观表面的观察、检测和测量分析。

主要技术规格：

● 超高倍率，标准目视总放大倍率15X~100X，1.5X~10X连续变倍镜体，WFH10X/22平场目镜，工作距离82mm

● 同时进行目视与视频观察，观察像与被观察物方位一致，成正像，选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机

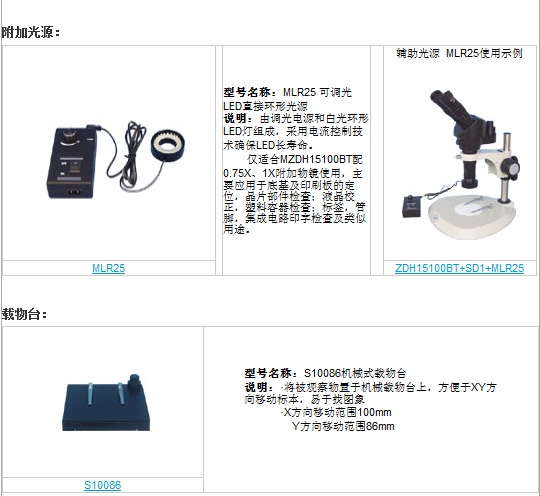

● 长寿命，环保型各种波长（白、紫、红、蓝、黄、绿）超强LED同轴照明（适用于XDC-15100BTC）

● 双目镜筒倾斜45°

● 双目视度调节±6屈光度

● 瞳距调节范围53~75mm

● 调焦范围：手轮调焦50mm，圆立柱高242mm

● 支架与主机配合尺寸Φ45mm

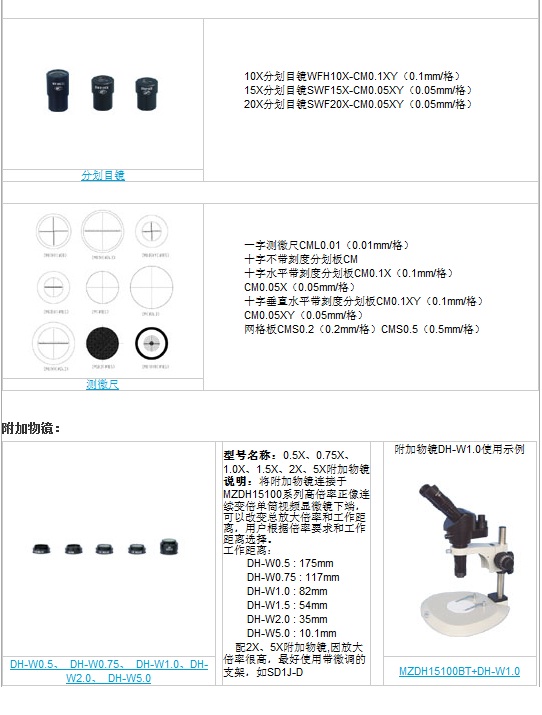

● WFH10X/22、SWF15X、SWF20X、SWF30X四种倍率目镜及0.5X、0.75X、1X、1.5X、2X、5X附加物镜可配

光学性能参数：

(1). 双目目视观察

注：a. 总放大倍率=目镜放大倍率×变倍主体放大倍率×附加物镜放大倍率

例如：配10X目镜，变倍主体变倍环刻度位于3 位置，选配2X附加物镜

则总放大倍率=10 × 3 × 2=60X

b. 视场范围=目镜视场直径÷变倍主体放大倍率÷附加物镜

例如：配10X目镜，变倍主体变倍环刻度位于3 位置，1X附加物镜视场范围=22÷3÷1=Φ7.33mm

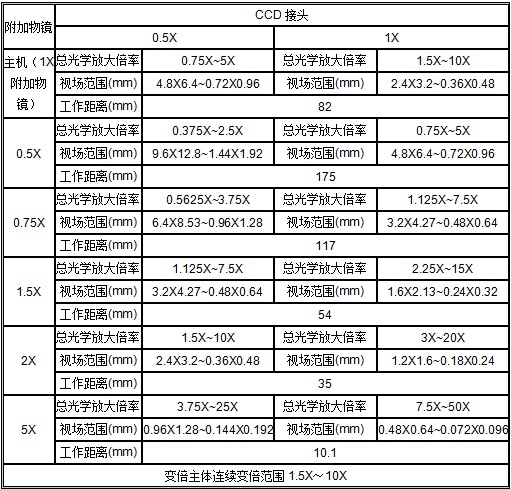

(2). 视频显示

注：a. 视场范围是以1/3"CCD摄像头计算。

b. 视频放大倍率=总光学放大倍率×数字放大倍率

总光学放大倍率=CCD接头倍率×附加物镜倍率×变倍主体放大倍率

例如：CCD接头为1X，1X附加物镜，变倍主体变倍环刻度位于2 位置，则总光学放大倍率=1×1×2=2X数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸

CCD摄像头靶面对角线尺寸：

1/3” CCD：6mm； 1/2” CCD：8mm； 2/3” CCD：11mm.

例如：14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4÷6=59.27
